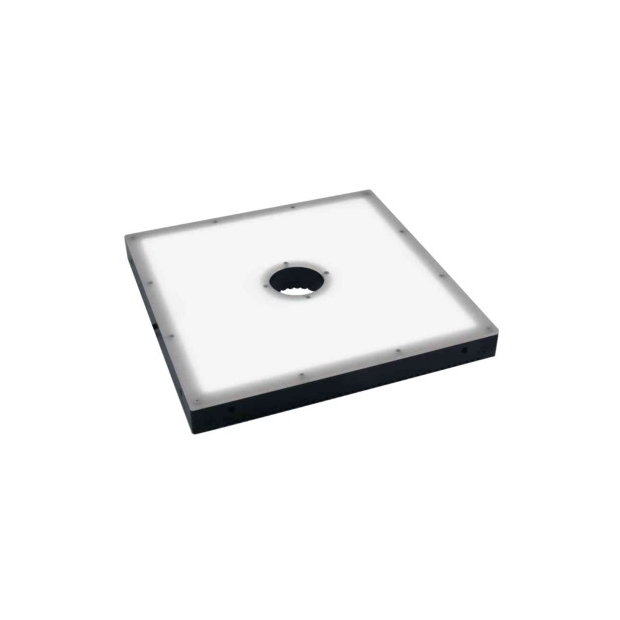

開孔光源KHTFL系列光源

開孔光源KHTFL系列光源

●光源均勻性好 ,開孔F代表方形,開孔Y代表圓形●亮度高適用大面積打光的待測物
/
詳細介紹
●中間開孔的面光源測試 ●工作尺寸量測 ●內透明物體表面刮傷,內部物破損等檢測 ●PCB板大幅面表面缺陷檢測 ●金屬板表面大幅面檢測
開孔光源KHTFL系列光源
型號 發光區mm
長/寬		 厚度mm 外形尺寸mm
長/寬		 開口尺寸 輸入電壓 功率(W)
紅/綠/藍/白		 JPG PDF 3D
型號BTCS-KHTFL9898-F30-R/G/B/W 發光區mm
長/寬98/98		 厚度20 外形尺寸mm
長/寬110/110		 開口尺寸□30 輸入電壓24V 功率(W)
紅/綠/藍/白5.5/9.7/9.7/9.7		 JPG：JPG PDF：PDF 3D：3D
型號BTCS-KHTFL10585-Y20-R/G/B/W 發光區mm
長/寬105/85		 厚度19 外形尺寸mm
長/寬120/120		 開口尺寸Φ20 輸入電壓24V 功率(W)
紅/綠/藍/白5.9/8.4/8.4/8.4		 JPG：JPG PDF：PDF 3D：3D
型號BTCS-KHTFL120120-Y35-R/G/B/W 發光區mm
長/寬120/120		 厚度19 外形尺寸mm
長/寬155/135		 開口尺寸Φ35 輸入電壓24V 功率(W)
紅/綠/藍/白8.4/13/13/13		 JPG：JPG PDF：PDF 3D：3D
型號BTCS-KHTFL146146-Y40-R/G/B/W 發光區mm
長/寬146/146		 厚度19 外形尺寸mm
長/寬160/160		 開口尺寸Φ40 輸入電壓24V 功率(W)
紅/綠/藍/白14/21/21/21		 JPG：JPG PDF：PDF 3D：3D
型號BTCS-KHTFL200100-Y35-R/G/B/W 發光區mm
長/寬200/100		 厚度19 外形尺寸mm
長/寬214/134		 開口尺寸Φ35 輸入電壓24V 功率(W)
紅/綠/藍/白12/17/17/17		 JPG：JPG PDF：PDF 3D：3D
型號BTCS-KHTFL200200-Y45-R/G/B/W 發光區mm
長/寬200/200		 厚度19 外形尺寸mm
長/寬234/214		 開口尺寸Φ45 輸入電壓24V 功率(W)
紅/綠/藍/白28/38/38/38		 JPG：JPG PDF：PDF 3D：3D
型號BTCS-KHTFL250200-Y30-R/G/B/W 發光區mm
長/寬250/200		 厚度24 外形尺寸mm
長/寬266/216		 開口尺寸Φ30 輸入電壓24V 功率(W)
紅/綠/藍/白35/49/49/49		 JPG：JPG PDF：PDF 3D：3D
型號BTCS-KHTFL250250-Y50-R/G/B/W 發光區mm
長/寬250/250		 厚度20 外形尺寸mm
長/寬285/265		 開口尺寸Φ50 輸入電壓24V 功率(W)
紅/綠/藍/白36/51/51/51		 JPG：JPG PDF：PDF 3D：3D
型號BTCS-KHTFL320320-Y50-R/G/B/W 發光區mm
長/寬320/320		 厚度21 外形尺寸mm
長/寬365/335		 開口尺寸Φ50 輸入電壓24V 功率(W)
紅/綠/藍/白59/81/81/81		 JPG：JPG PDF：PDF 3D：3D
型號BTCS-KHTFL350350-Y50-R/G/B/W 發光區mm
長/寬350/350		 厚度24 外形尺寸mm
長/寬366/366		 開口尺寸Φ50 輸入電壓24V 功率(W)
紅/綠/藍/白73/105/105/105		 JPG：JPG PDF：PDF 3D：3D
